designLogo 强耐新材

确认
新闻资讯

强耐产品｜高效解决矿井支护和煤系固废综合利用难题，强耐矿用新材料产品系列介绍（二）

发布时间：2025-05-28 14:47

前言：近年来，随着生态文明建设的深入推进，全国各地纷纷落实“无废城市”、大宗固废综合利用基地等措施，推动矿业、冶金等传统产业绿色升级发展。然而，这些产业在迎来新机遇的同时，也面临着矿区安全生产以及尾矿、煤矸石等大宗工业固废处置利用难题，成为阻碍矿业行业进一步高质量发展的关键因素之一。

为了解决矿井支护和煤系固废综合利用等问题，公司依托清华大学、中国矿业大学和河南理工大学等高校院所组建的精英团队，研发了新型注浆加固材料、巷道喷涂材料、充填材料和支护材料等系列无机矿用产品。目前产品和技术已在中煤能源、晋能控股、潞安集团、平煤神马集团、山东黄金、山东能源等多个矿业集团得到应用推广。本期将继续介绍强耐矿用新材料产品系列（二）。


强耐矿用新材料产品系列（二）

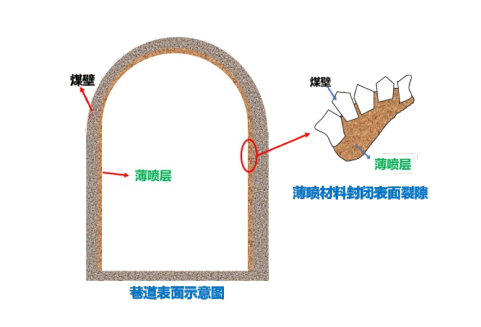

一、强耐喷射Ⅰ型(QNP-1) —巷道表面无机低回弹高强度薄喷封闭材料

（一）薄喷材料性能要求

粘结力高；阻隔性强；具有柔性变形性；不燃，无腐蚀；不风化破坏；操作方便。

（二）产品特点

粉状无机矿物材料，无毒，不燃，不助燃、抗静电，低回弹、高强度，挂壁性能强，表面封闭效果好，粘接强度高，变形韧性强。单液泵加压喷涂，系统简单，施工快，效率高，安全无害。

（三）应用范围

1、巷道表面快速喷涂封闭,避免风化;

2、巷道表面喷涂封闭, 避免瓦斯抽放漏风;

3、采空区隅角喷涂封闭等。

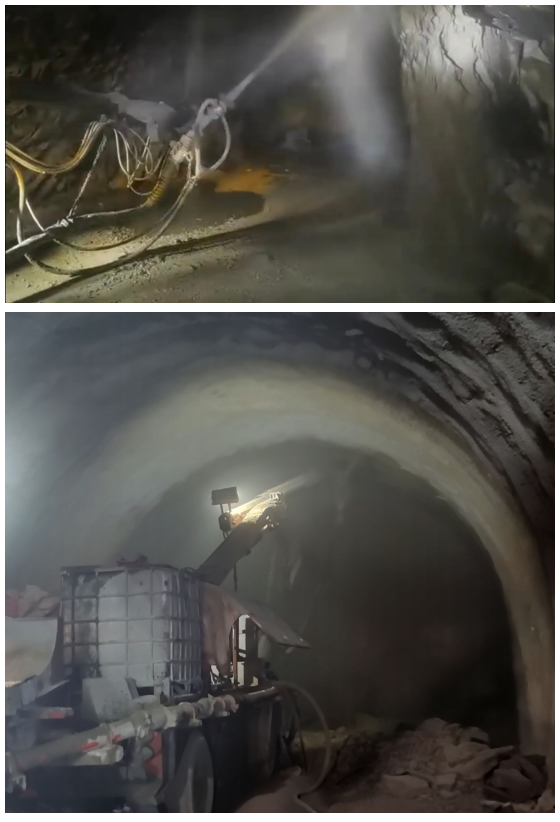

二、强耐喷射I 型(QNP-2) 一巷道表面无机低回弹高强度喷浆材料

（一）产品概述

喷锚支护是地下矿山最主要的支护形式之一，其中喷浆环节固有的高回弹、多粉尘等工艺弱点，不仅造成了喷浆材料的严重浪费，且危及施工人员的身心健康，问题亟待解决却始终没能有效解决。

目前，我国众多矿山仍普遍采用干喷或潮喷工艺进行喷浆支护，一般工艺为：将水泥、机制砂、石子、速凝剂运输到矿山地面或井下工作面附近，按照一定比例现场搅拌后送入喷浆机进行喷浆支护，回弹率在30%-35%左右。

我公司长期从事矿山无机工程材料的研发、生产及应用，其核心产品”矿用无机低回弹高强喷浆料（干式）”已在山能能源鲁西矿业梁家煤矿、山西沁新煤焦股份新升煤矿、陕西铜川玉华煤矿得到成功应用验证；“金矿全尾砂低回弹新型喷浆料（湿式）”已成为山东黄金焦家金矿集采日常使用产品。

（二）产品特点

1、创新性：新产品采用预包装成品袋，单包重量可根据客用要求配重（25-50kg/袋），使用时直接倒入喷浆机加水即可使用。产品完全适用于矿山现有喷浆工艺（干喷、潮喷、湿喷）及施工设备，无需更换任何设备。同时，公司可根据矿山既有固废资料，因地制宜进行喷浆骨料的进一步成本优化（如金矿尾砂）。

2、支护强度：经现场测试，新产品1d抗压强度>8MPa，3d抗压强度>20MPa以上， 28d抗压强度>30MPa，远高于以机制砂为骨料的喷浆效果。

3、材料耗损：经现场试验与调研，采用低回弹新型喷浆产品，两帮回弹率＜1%，拱顶回弹率＜5%，相比传统水泥+机制砂喷浆料可节省材料耗损>20%。

4、施工环境：新产品基于骨料科学级配及胶材协同作用的显著特性，在喷浆过程中，巷道粉尘极低，施工环境得到明显改善。

5、经济性：经价格核算，基于新材料低回弹的产品特点，直接喷浆材料成本可降低10% 以上。综合矿山尾砂的资源化利用、以及单班喷浆生产效率的提升，矿山经济效益与社 会价值将进一步放大。

三、强耐筑路（QNZL-1）—井下巷道早强快凝筑路材料

（一）产品特点

为打造矿山标准化矿山建设，针对井下斜坡道路面快速修筑、单班施工、8h后通车行人等苛刻作业条件，我公司开发及应用了矿用巷道早强快凝筑路材料，可实现修筑路面快速固结承载，施工4h后重型运矿车辆的正常通行，大幅节省路面养护时间、提高工作效率。

（二）材料参数

1、快凝：30分钟初凝，40分钟终凝；

2、早强：4h后达到C20强度，7天达到C50强度， 28天达到C65强度；;

3、经济：2h行人，4h上车，8h通车；

4、创新：可采用尾砂、瓜米石替代传统机制砂、石子，实现矿山多源固废的协同使用。

（三）现场应用

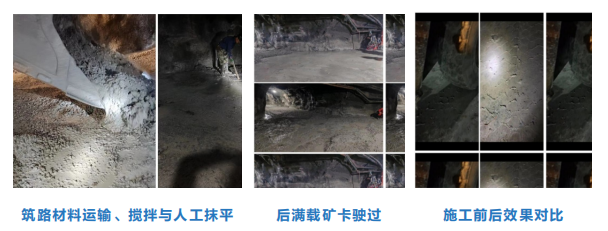

应用49吨路面快速修复料进行斜坡道筑路，通过井下铲运机进行加上搅拌后，运送至施工区域，人工抹平。应用效果满足预期8小时通车行人的要求，现场施工及效果如下图所示。

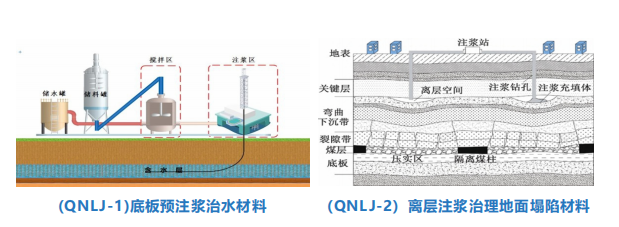

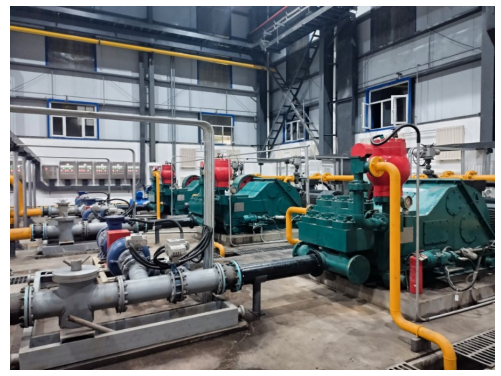

四、采空区治理材料-离层注浆

利用当地固废（煤矸石、粉煤灰、赤泥、镁渣、废石膏、石粉、矿山剥离物等）制备地聚物材料和固碳充填材料。

推荐新闻
